項目介紹

長三角G60科創之眼07-05地塊項目，屬于上海松江區重點工程，項目總建筑面積10.55萬m，由9棟單體組成，將打造成為“具有全球影響力的卓越科創園區”擔當著長三角G60科創走廊國家戰略松江策源地的重大使命。本項目中，鳳圖布線負責抗震支吊架系統產品的供應。

根據《建筑抗震設計規范》GB50011-2010的規定，長三角建筑抗烈度為7度，設計基本地震加速值為0.1g。對于長三角G60科創走廊建筑群來說，抗震要求更嚴格，因此本項目中，大范圍使用到鳳圖布線抗震支吊架系統。

安裝細節

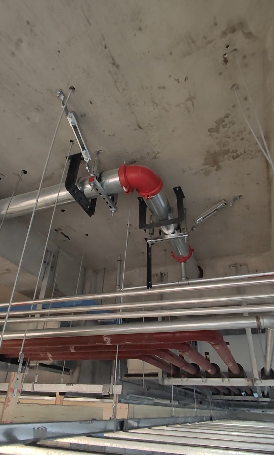

該工程位于上海市松江區長興路英郡雷丁-西區西南側約150米，項目總建筑面積10.55萬㎡，由9棟單體組成。該抗震支架在設計、應用時，涵蓋的范圍為：給水、消防、強弱電系統。該工程涉及的機電系統較為復雜，抗震防烈度為7度，耐火等級為1級，其中給水管道系統中主要采用襯塑鋼管，即選用DN65管道中應用抗震支吊架；消防系統中使用大于DN65管道應設抗震支吊架；電氣和通風系統中設置抗震支吊架。

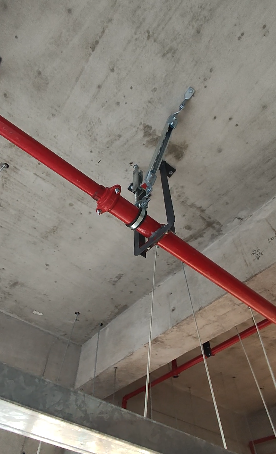

水平管線在管道兩端和轉彎處0.6m范圍內設置抗震支架，如水平管道通過垂直管道與設備連接時，水平地震支撐距垂直管道0.6m以內，超過1.5m，距地面設置地震支撐。

鳳圖布線抗震支架材質為熱浸鋅材質，具有優秀的抗腐蝕性、耐久等特點。

支架材料在制作時主要包括單面C型槽鋼、螺桿、螺母、抗震連接件、管卡等。
